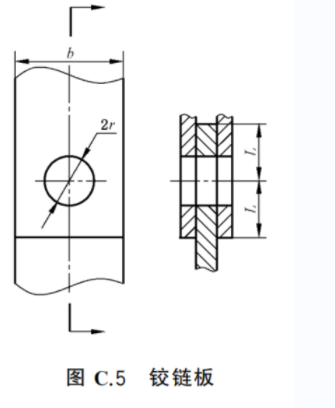

铰链板

铰链板数量a:

板孔中心到板边缘的距离L: mm

铰链板宽度b: mm

铰链板厚度δ: mm

板孔半径r: mm

材料:

室外温度:

许用应力:

总轴向力F:KN

-----------------------------------------

拉伸应力:

挤压应力:

剪应力:

评定结论:

注:对单式铰链型,复式铰链型其主铰链板数量a=2,副链板a=4,对于 单式万向铰链型,复式万向铰链型膨胀节,a=4

南京工业大学铰链板设计计算书

*****************************************************************************

*****************************************************************************

**************************************

本设计依据:GB/T12777—2019
