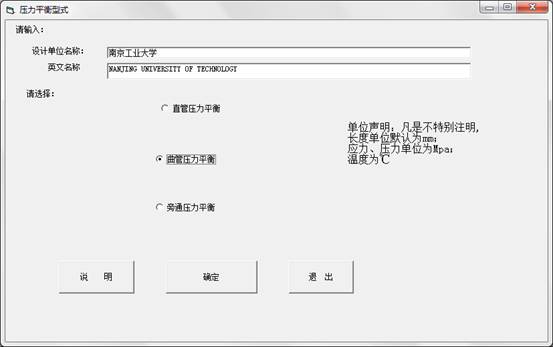

最新更新：膨胀节设计软件已全面支持EJMA第十版，ASME2015设计标准，由于EJMA第十版更新较多，应力计算和疲劳寿命均有变化，凡是2012年后的用户均可免费升级。 南京工业大学波纹管中心与膨胀节同行一直紧密合作,研制开发的’’波纹管膨胀节设计软件’’ 不断根据科学技术的发展进行完善和升级，使得本软件至今在内容上更加全面，计算上更加可靠，数据库更加强大，使用上更加方便，成了用户在波纹管膨胀节设计时的不可或缺的工具。根据膨胀节厂家应用上需求,膨胀节设计软件由钻石版（第五版）升级为第六版 ,新版软件做了以下更新: 1、增加了ASME2013的设计标准，该标准与ASME2007相比更加契合实际。 2、增加了压力平衡型膨胀节的设计模块，分为直管压力平衡型与曲管压力平衡型膨胀节的设计。直管压力平衡型分为舌管内连接和拉杆外连接两种型式；曲管压力平衡分为四种形式,每种型式的设计均包含了波纹管及结构件的设计考虑到压力平衡型结构件的设计较为复杂，本软件可以根据波纹管参数自动设置出结构件的参数尺寸，大大降低了设计难度和极大提高了设计效率。 3.吸收了 EJMA第九版2010补遗的最新内容,对波纹管的应力计算和刚度公式做了调整，对Ω形波纹管计算着了较大修正。 4、对数据库进行了较大范围内的更新，增加了钛材、800h、800hp、C-276、AL-X6等特种材料的数据，同时对高温数据做了完善，使得用户更加方便使用。 5.最新版软件还对设计计算书进行了优化，增加了附带详细公式的波纹管计算书。有需要的均可以联系更新到最新版。 4.新版软件中的结构件计算，应力评定，也据新标准和相关经验作了修正，结果更加合理。 本中心的系列软件一直随着膨胀节行业的发展不断进行更新,软件版本更新后，诚心欢迎同行交流指正。 联系电话：025-83425899，13770768553 网址：www.jsbwg.com 邮箱whitehall@126.com 联系人：周老师 南京工业大学波纹管中心 金石波纹管技术研究中心 2014-10月 附录 根据客户的需要，南京工业大学波纹管中心研制开发了压力平衡型膨胀节的设计系统，该系统根据压力平衡型膨胀节的结构特点，可以根据波纹管参数自动确定结构件的参数，避免了设计人员搞不清楚结构件如何设计的缺憾，当然也可以自行设计。设计过程中如有疑问，可致电：13770768553，周老师。 曲管压力平衡型膨胀节设计内容及操作流程（直管压力平衡型类似） 1、 进入压力平衡型设计界面，选择曲管压力平衡型按钮后确定进入下一个界面

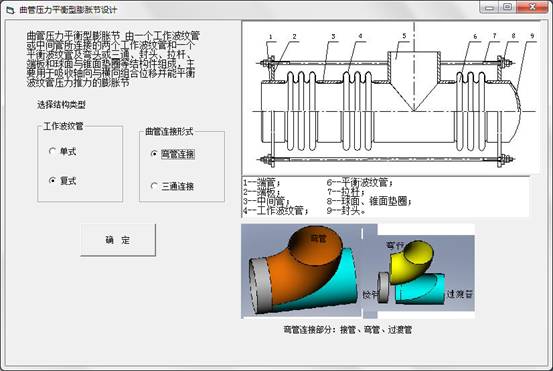

2、 曲管压力平衡型有四种结构，分为单式三通型、复式三通型、单式弯管型、复式弯管型。 选择对应的结构确定

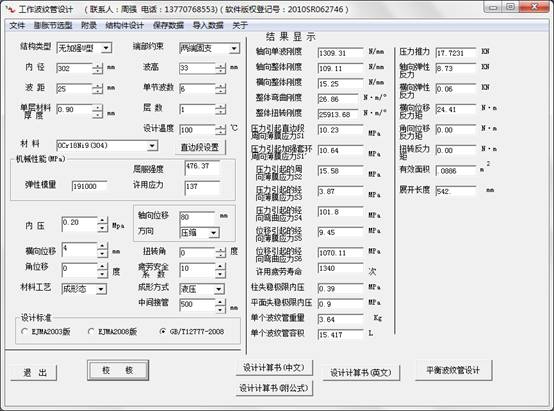

3、 膨胀节的设计中以波纹管的设计为核心。选择好一种结构后即进行波纹管的设计。假定选择了复式弯管形式的压力平衡型。确定后即进入工作波纹管的设计界面如下图。
4、 输入参数对工作波纹管进行校核设计，生成计算书，完成后点“平衡波纹管”，进入到平衡波纹管设计界面

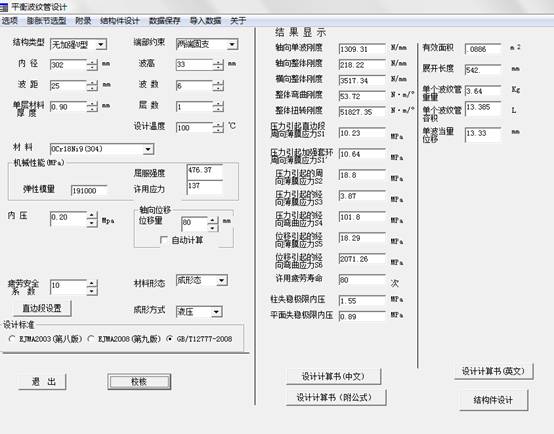

5、 对平衡波纹管设计完成后，生成计算书。点“结构件设计”，转到结构件设计界面

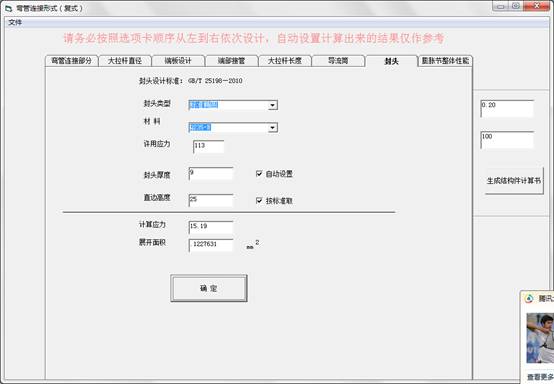

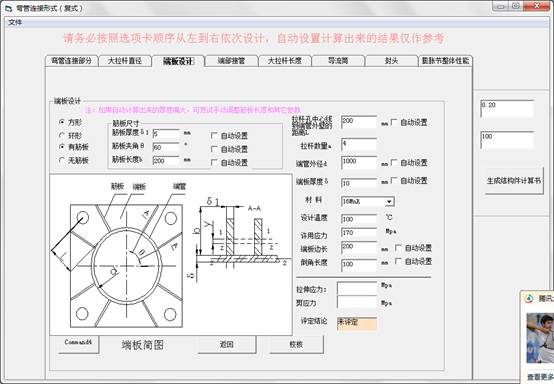

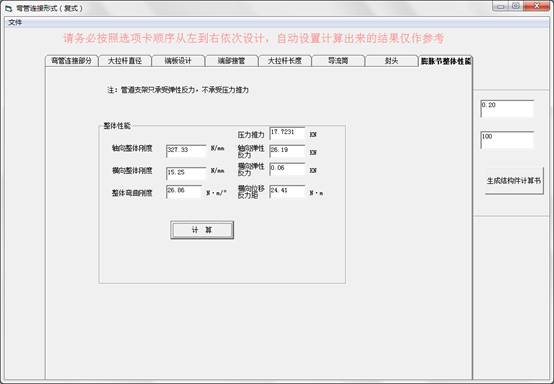

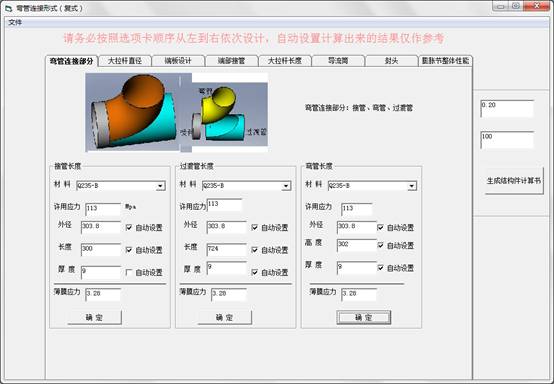

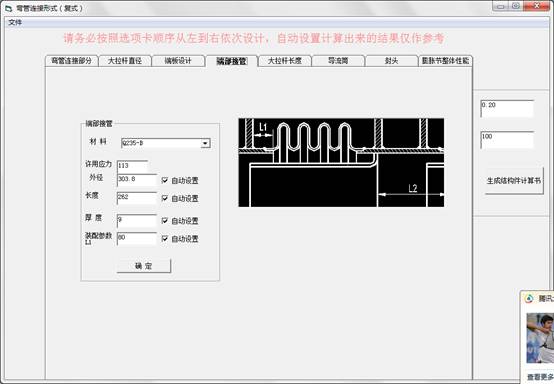

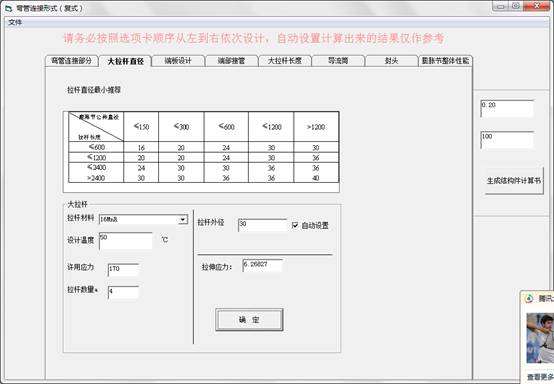

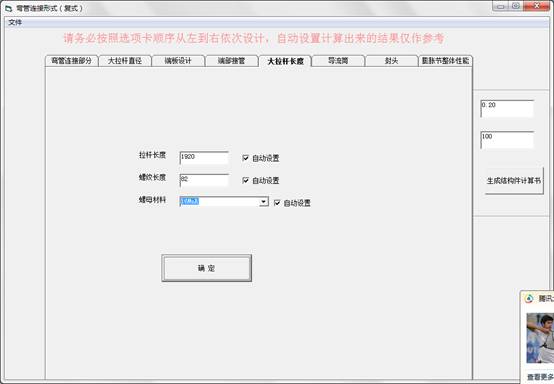

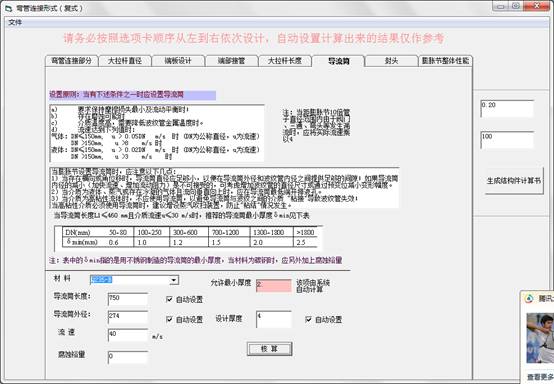

6、 按照提示分别对膨胀节的结构件进行设计。参数可以自行输入进行校核，也可以自动设置，系统会根据前面波纹管设计参数自动确定有关参数。
7、
最后，点“生成结构件计算书”，生成计算书。
